При сборке корпусной мебели часто выполняется установка роликовых направляющих. Эта фурнитура отвечает за плавное выдвижение ящиков из шкафов и тумб.
На первый взгляд монтаж направляющих кажется несложным процессом. Такая работа под силу даже начинающему мастеру без специального опыта.
При этом монтаж фурнитуры требует внимательного и ответственного подхода. От точности установки зависят срок службы и функциональность готовой конструкции.
Устройство роликовых направляющих
Роликовая направляющая состоит из двух металлических рельсов. Между ними расположены пластиковые колёса, которые и обеспечивают движение.
Благодаря роликам обе части механизма двигаются в разные стороны. Они увлекают за собой ящик, закреплённый на корпусном модуле.
Один рельс крепится на боковые стенки корпуса мебели. Второй рельс монтируется непосредственно на ящик.
Такое размещение планок не уменьшает полезное пространство внутри модуля. На рельсах предусмотрены ограничители в виде небольших неровностей — они не дают ящику выпасть при полном выдвижении.
Полозья на роликах отличаются доступной ценой и легко поддаются ремонту. Почти единственное ограничение для их установки — слишком массивные ящики, из-за которых фурнитура быстрее изнашивается.
Вдоль всей длины планок расположены технические отверстия. Через них рельсы удобно крепить к корпусу и ящику саморезами.
Пошаговый монтаж роликовых направляющих на ящик
Сначала определяют точное местоположение планок на боковых стенках корпуса. Ошибка на этом этапе приводит к перекосу всей конструкции при выдвижении.
Ящик должен располагаться ближе к нижнему краю фасада. При этом он не должен выступать за пределы фасада.
Для разметки проводят карандашом перпендикулярную линию, по которой будет крепиться рельс. Планку прикладывают так, чтобы линия была видна в каждом техническом отверстии.
В первое отверстие вкручивают саморез, затем размечают точку крепления на другом конце планки. Во второе отверстие ввинчивают ещё один саморез.
Для дополнительного укрепления в отверстие в верхней части рельса можно вкрутить ещё один крепёж. Так закрепляют по паре рельсов на обе стойки корпуса.
Отверстия под саморезы предварительно проделывают дрелью. Это помогает избежать разрушения материалов корпусной мебели при закручивании крепежа.
Вторую часть механизма накладывают на нижний угол ящика, выравнивают и прикручивают саморезами. Направляющую размещают строго под дно ящика, внахлёст на ДВП.
Последний этап — установка ящика с рельсом во вторую направляющую на корпусе. После этого можно ставить фасад и прикручивать ручки.
При правильной установке выдвижные ящики служат долго без нареканий. Ограничители на рельсах защищают заднюю стенку корпуса от повреждений и сохраняют аккуратный вид фасадов.
Особенности монтажа направляющих скрытого монтажа GTV Modern Slide
Направляющие серии Modern Slide отличаются скрытым нижним монтажом. Установка происходит не на боковины ящика, а под его дно.
Такие направляющие остаются незаметными снаружи после сборки. Скрытое крепление позволяет максимально использовать внутреннее пространство корпуса.

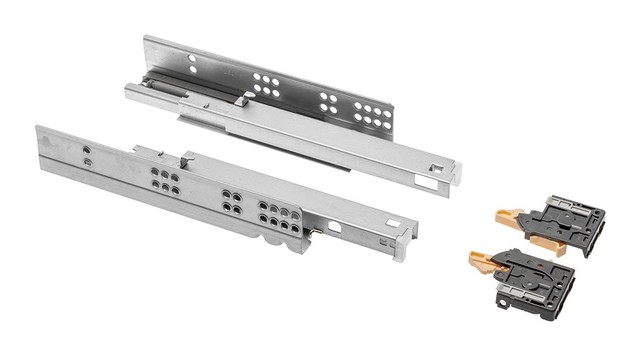

Направляющая нижнего монтажа 270 Modern Slide с доводчиком, полное выдвижение GTV PB-0SHX-270-A
Направляющие Modern Slide предназначены для деревянных ящиков. Шурупы для их монтажа приобретаются отдельно от самой фурнитуры.
Для точной подгонки некоторые модели оснащены 3D-регулировкой. Направляющая нижнего монтажа MODERN SLIDE GTV PB-3D0FPO18-300-PRO позволяет выровнять фасад относительно корпуса по всем плоскостям.
Модель Направляющая нижнего монтажа 400 Modern Slide с доводчиком GTV PB-3D0SHX18-400-H регулируется в трёх плоскостях. У похожей модели PB-3D0SHX18-300-H диапазон составляет 0–2,5 мм по высоте, ±1,5 мм по ширине и 0–2 мм по глубине.
Направляющая нижнего монтажа 400 Modern Slide с доводчиком, полное выдвижение GTV PB-3D0SHX18-400-H
Надвижной тип монтажа упрощает установку и последующий демонтаж ящика. Это удобно при регулировке фасадов после сборки корпуса.
Виды открывания и доводки в направляющих GTV
Система Push to open открывает ящик лёгким нажатием на фасад. Ручки на фасаде при этом не требуются.
Направляющая нижнего монтажа 250 Modern Slide Push To Open GTV PB-0FPO-250 работает именно по этому принципу. Выталкиватель обеспечивает выдвижение ящика без дополнительных элементов на фасаде.
Направляющая нижнего монтажа 250 Modern Slide Push To Open, полное выдвижение GTV PB-0FPO-250
Другой вариант закрывания — конструкция со встроенным доводчиком. Он обеспечивает тихое и плавное задвижение ящика без лишнего усилия.
Доводчик исключает резкие удары фасада о корпус при закрывании. Это сохраняет аккуратный вид мебели даже при частом использовании.

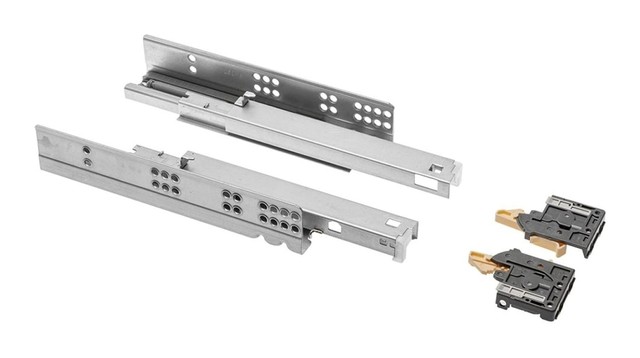

Направляющая нижнего монтажа 300 Modern Slide с доводчиком GTV PB-0SHX-300-A сочетает полное выдвижение с мягким закрыванием. Полное выдвижение при этом открывает весь объём ящика без труднодоступных зон.
Шариковый механизм в направляющих обеспечивает плавный и бесшумный ход при открывании и закрывании. Он выполнен из стали с цинковым покрытием, устойчивой к коррозии, и рассчитан на интенсивную ежедневную эксплуатацию.
Направляющая нижнего монтажа 300 Modern Slide с доводчиком, полное выдвижение GTV PB-0SHX-300-A
Товары GTV для монтажа
Направляющие Modern Slide производятся в Польше. В ассортименте представлены модели длиной 250, 270, 300, 350, 400, 450 и 500 мм.
Комплектация включает левую и правую направляющую с креплением к фасаду. Это упрощает монтаж на оба края ящика.
Она сочетает доводчик с 3D-регулировкой фасада.

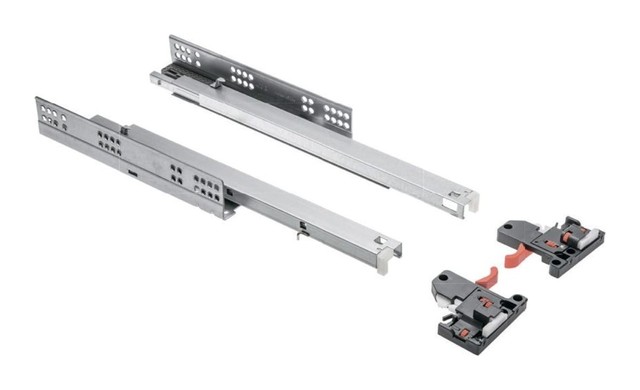

Направляющая нижнего монтажа 350 Modern Slide с доводчиком, полное выдвижение GTV PB-3D0SHX18-350-H
Модель рассчитана на полное выдвижение с плавным закрыванием.

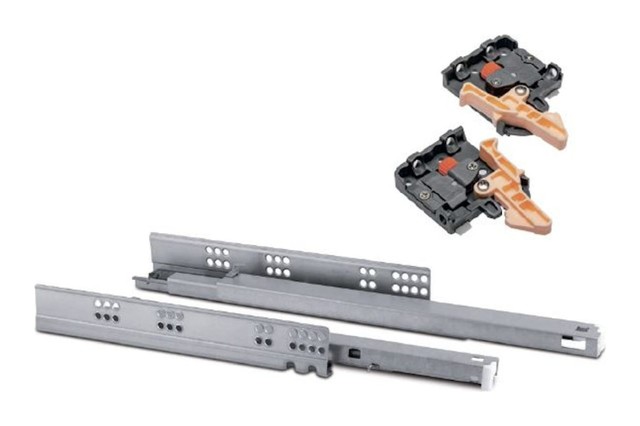

Направляющая нижнего монтажа 500 Modern Slide с доводчиком, полное выдвижение GTV PB-0SHX-500-A
Также в каталоге представлены модели без доводчика с системой Push to open. Выбор длины зависит от глубины ящика и корпуса мебели.

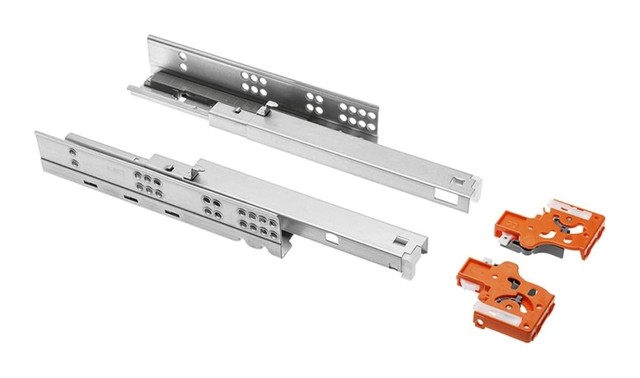

Направляющая нижнего монтажа 450 Modern Slide, полное выдвижение GTV PB-0FPO-450
